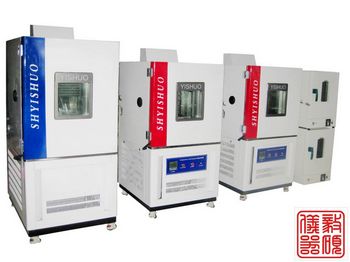

冷热冲击试验箱YSCJ-070

　　用途：

　　本设备适用于对产品零部件及材料进行冷热冲击的试验。适用于电子、电工产品和其他军用设备在周围大气温度急剧变化条件下的适应性试验，也是筛选电子元器件初期故障的最佳设备。

　　技术参数：

　　1、试件工作间尺寸：1352&240

　　2、温度上限：+150℃

　　3、温度下限：-60℃

　　4、温度偏差：1℃

　　5、温度波动度：0.5℃

　　6、温度恢复时间：5min

　　7、温度恢复条件：高温+80℃保温30min，低温-70℃保温50min，试品重量在规定范围内

　　8、试品转移时间;15秒

　　9、试品转移方式采用气动

　　10、试品重量：2.5kg

　　11、高温室升温时间：30min (+25℃～+100℃)

　　12、低温室降温时间：60min (+25℃～-70℃)

　　13、噪音：65

　　14、电源：AC380V/50Hz+保护接地

　　15、总功率：10.5KW

　　各配置及技术说明：

　　1、箱体结构

　　1、箱体采用数控设备制作、工艺先进、线条流畅，美观大方

　　2)、内箱材质为1.2mm厚304SUS高级不锈钢拉丝板，外箱材质为1.5mm厚优质冷轧钢板静电喷涂

　　3)、内箱与外箱之间的保温材料为优质超细玻璃纤维保温棉，隔温效果好， 内箱与外箱之间门框连接为玻璃钢连接框，此连接效果好，即使在－80℃情况下，箱体外部也无出汗情况

　　4)、门与门框之间采用进口密封材料及独特的硅胶密封结构，密封、抗老化性好

　　5)、箱内风道采用双循环系统，由两只长轴轴流风机，两只不锈钢多翼式离心风轮及循环风道组成，上出风、下进风箱内温度均匀，提高了空气流量，加热和冷却的能力，大幅改善了试验箱的温度均匀性

　　6)、出风口为可调百叶式出风口

　　7)、空气介质加热器，升温快，寿命长

　　2、制冷系统

　　1)、采用德国“谷轮”半封闭复叠式制冷压缩机组(风冷)

　　2)、制冷压缩机：为保证试验箱对降温速率和可达最低温度的要求，该试验箱采用复叠式制冷系统

　　3)、制冷系统的设计应有能量调节技术，一种行之有效的处理方式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统的运行费用和故障率下降到较为经济的状态。

　　4)、制冷辅助件：风冷式盘管冷凝器、鳍片式多段式蒸发器，主要制冷配件及控制器件均采用进口原件，如：美国艾高干燥过滤器；意大利卡斯妥电磁阀；

　　5)、制冷剂：采用环保制冷剂404A、R23

　　6)、冷却方式：风冷

　　3、测控系统

　　1)采用韩国TEMP-880S冷热冲击试验仪控制器，液晶触摸屏双温度可编程，精度高，控制平稳，该控制器采用LCD液晶显示触摸屏（5.7英寸），设定值、测量值、时间、加热器等工作状态均可直观显示，同时具有试验自动运行及PID参数自整定功能。控制参数的设定采用中文界面的人机对话方式，界面友好，仅需设定温度就可实现制冷机的自动运行功能。控制系统使用智能化控制软件系统，具备自动组合制冷、加热等子系统的工况，从而保证在整个温度范围的高精度控制，达到节能降耗的目的。完善的检测装置能自动进行详细的故障显示、报警，如当试验箱发生异常时，控制器自动显示故障状态。可选配RS232计算机接口及通讯软件。

　　温度显示精度：0.1℃；

　　程式：程式组：120组；

　　程式段：1200段，每组最多99段；

　　程式运行时间：段运行时间最长99小时99分；

　　运行方式：程序运行或恒定运行

　　设备具备独立的工作时间累计计时器

　　2)、传感器为A级Pt100铂电阻传感器，精度高，准确

　　4、电器控制系统

　　1)、电气控制部分采用法国施耐德交流接触器，热继电器，质量可靠

　　2)、中间继电器欧姆龙

　　3)、其他元器件均为国内知名品牌德力西

　　4)、电气线路设计新颖，安全可靠

　　5)、箱体右侧为电气控制柜，检查维修方便

　　5、安全保护系统

　　1)、超温报警

　　2)、欠相缺相保护

　　3)、过电流保护

　　4)、快速熔断器

　　5)、压缩机高低压保护

　　6)、压缩机过热保护

　　7)、压缩机过电流保护

　　8)、缺气保护

　　9)、线路保险丝及全护套式端子

　　10)、接地保护
